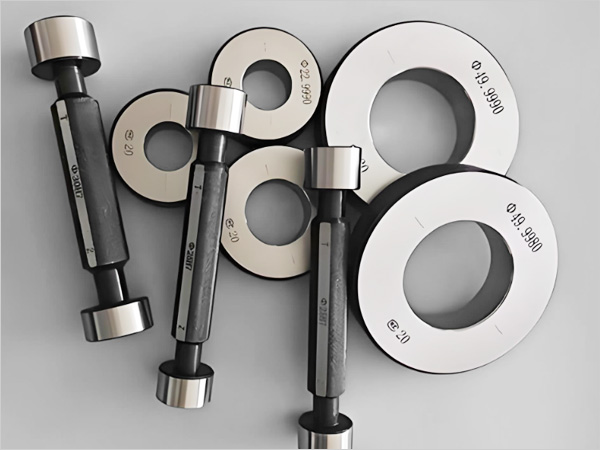

قياس التوصيلو خاتم غيج هي أدوات القياس المستخدمة عادة في الآلات والتفتيش ، وتستخدم أساسا لقياس القطر و القطر من الشغل للتأكد من أنها تلبي متطلبات محددة الحجم والتسامح .
قياس التوصيل
قياس المكونات المستخدمة لقياس حجم المسام من الشغل ، وعادة ما تتألف من اثنين من نهايات :
من خلال نهاية : الحد الأدنى المسموح به من حجم الفتحة المستخدمة في الكشف ، يجب أن تكون قادرة على اجتياز اختبار حفرة بسلاسة .
وقف : الحد الأقصى المسموح به من حجم فتحة العدسة لا ينبغي أن تمر من خلال قياس حفرة .
إذا كان من خلال نهاية يمكن أن تمر من خلال وقف نهاية لا يمكن أن تمر ، فتحة في التسامح مجموعة مؤهلة .
حلقة قياس
حلقة قياس يستخدم لقياس قطرها رمح من الشغل .
نهاية : تستخدم للكشف عن الحد الأقصى المسموح به من حجم رمح القطر ، وينبغي أن تكون قادرة على أن تكون مغمد في قياس رمح بسلاسة .
وقف : الحد الأدنى المسموح به من أبعاد قطرها رمح ، لا ينبغي أن تكون مشمولة في قياس رمح .
إذا كان من خلال نهاية يمكن أن تكون مغطاة في حين وقف نهاية لا يمكن أن تكون مغطاة ، وهذا يعني أن قطر رمح في التسامح ، المؤهلين .
تطبيق المشهد
قياس المكونات : تستخدم عادة للكشف عن ثقب أجزاء ، مثل تحمل ثقب ، ثقب دبوس ، الخ .
خاتم قياس : تستخدم عادة للكشف عن أجزاء رمح ، مثل رمح القطر ، دبوس ، الخ .
ملاحظة
التنظيف : قبل الاستخدام ، تأكد من أن المكونات قياس خاتم قياس نظيفة ، وتجنب الشوائب تؤثر على دقة القياس .
درجة الحرارة : قياس درجة الحرارة القياسية ، لتجنب التوسع والانكماش .
القوة : القوة يجب أن تكون معتدلة في الاستخدام ، وتجنب الضرر من أدوات القياس أو الشغل .
الصيانة والصيانة
بعد الاستخدام ، وتنظيف النفط مانع االصدأ ، وتخزينها في مكان جاف .
معايرة بانتظام لضمان دقة القياس .
سدادة قياس خاتم هي أدوات هامة لضمان أن حجم الشغل يتوافق مع متطلبات الاستخدام السليم والصيانة يمكن أن تحسن بشكل فعال جودة المنتج وكفاءة الإنتاج .
